Мувла за печате основна алатка за производство што се користи во автомобилската, воздушната, апаратите, електрониката, хардверот и производството на структурни компоненти. Ја регулира точноста на димензиите, дефиницијата на површината и повторливоста на процесите на печат на метал. Во современите индустриски екосистеми каде што производството со голем обем зависи од конзистентноста и стабилноста на процесот, мувлата за печат станува основа врз која се градат приспособливоста на производството и обезбедувањето квалитет.
Целта на овој напис е да се испита како прецизноста на печат на мувла директно влијае на квалитетот на формирањето, животниот циклус на производството и перформансите на производството. Преку анализа на техничките спецификации, структурни дефекти и евалуација ориентирана кон процеси, оваа содржина обезбедува сеопфатна референца за специјалисти за набавки, индустриски инженери и глобални купувачи кои сакаат да ги разберат одлучувачките механизми зад перформансите на алатката за печат. Дискусијата е проширена во четири главни јазли за да се обезбеди длабочина и структурна јасност, покривајќи го изборот на материјалот, механичката конфигурација, точноста на процесот, дневните размислувања за апликацијата и клучните контролни точки за евалуација за извори.

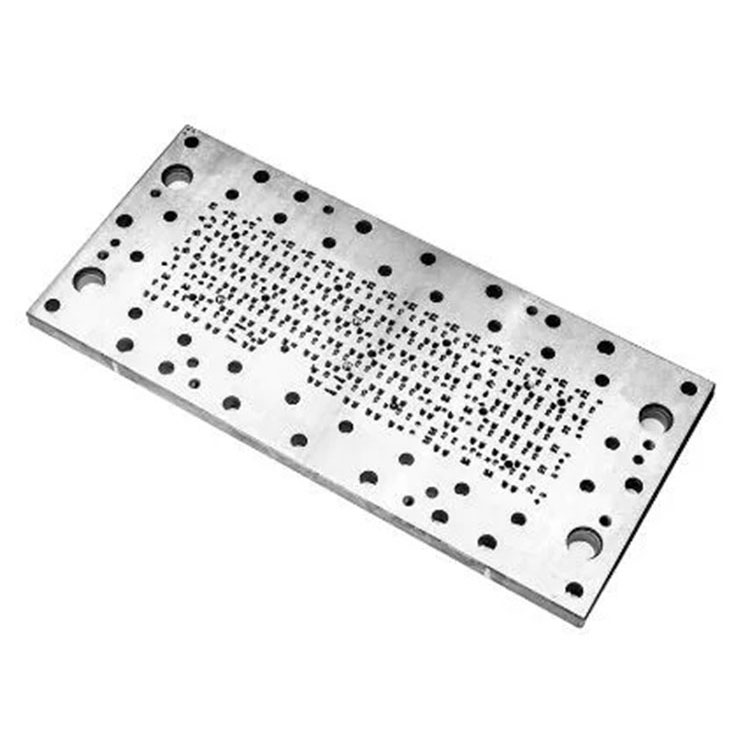

Калапот за штанцување обично се состои од матрици, удари, стриптизери, водечки столбови, чаури, пружини, потпорни плочи и сврзувачки елементи. Целосното склопување функционира како координирана структура способна да ја пренесе силата на притисокот во контролирана деформација на металните лимови. Прецизната обработка, контролата на геометријата на шуплината, дисциплината на толеранција и конфигурациите специфични за типот (еднопроцесна, прогресивна, преносна, сложена) ја одредуваат стабилноста на секој циклус на печат.
Подолу е консолидирана референтна табела за параметри што ги претставува стандардните конфигурации на калапи за штанцување од индустриско ниво што вообичаено се користат во средини за производство на лим:
| Категорија на параметар | Типичен опсег на спецификација |
|---|---|
| Материјал за матрица | SKD11, DC53, Cr12MoV, карбид, H13 |
| Цврстина (по термичка обработка) | HRC 58–62 |
| Основен материјал за мувла | S50C, 45#, А3 челик |
| Дебелина на плочата | 20–80 mm во зависност од делот |
| Толеранција на обработка | ±0,005–±0,02 mm во зависност од карактеристиката |
| Површинска грубост (критични делови) | Ра 0,2-0,6 μm |
| Водечки столб / Точност на черупка на водич | Во рамките на 0,005-0,01 mm |
| Животот на удар (општ челичен лим) | 300.000–2.000.000 потези во зависност од материјалот |
| Die Clearance | 3–12% од дебелината на листот (зависно од материјалот) |
| Опции за тип на структура | Еднопроцесен, прогресивен, трансфер, сложен |
| Соодветна дебелина на листот | 0,2–6,0 mm во зависност од рејтингот на оптоварување |
Со дефинирани овие параметри, секој следен дел истражува како прецизното инженерство во калапот за штанцување се претвора во сигурен индустриски резултат.
Изведбата на калапот за печат започнува со инженерската основа: материјалите, термичките процеси и внатрешната архитектура на алатот. Високите индустриски калапи избираат легирани челици со отпорност на абење, цврстина на притисок и стабилност на димензиите. Термичката обработка ја калибрира цврстината на материјалот за да издржи милиони повторувачки удари на печат без деформација. Правилно калените компоненти за удирање подолго ја одржуваат острината на рабовите, го подобруваат однесувањето на металниот тек и се спротивставуваат на микро-чипсот.
Квалитетот на термичка обработка директно влијае на долготрајниот век на мувла. Униформната дистрибуција на цврстина низ шуплината, ударот и работните површини ги спречува концентрациите на стрес што инаку би предизвикале ран замор. Мелењето, сечењето жица и високопрецизното CNC глодање ја подобруваат геометријата на површината за да се поддржи стабилното однесување на триење. Прецизното поставување на влошки, плочи и потпорни конструкции воспоставува униформност на оптоварувањето кога овенот од пресата применува надолна сила.
Системите со водечки столбови ја одредуваат точноста на насочувањето при затворањето на калапот. Високопрецизните чаури овозможуваат контролирано вертикално движење, спречувајќи неусогласеност на матрицата што би предизвикало дупчиња, забрзано абење на алатот или отпадоци. Пружините и азотните цилиндри ја регулираат силата на соголување, помагајќи им на исфрлените делови да ја одржат конзистентноста на геометријата. Зајакнувачките плочи ја дистрибуираат енергијата на ударот низ основата на калапот, поддржувајќи ја структурната долговечност при континуирано производство со голема брзина.
За индустриите каде што толеранциите остануваат тесни, малите отстапувања во клиренсот на матрицата или усогласувањето со удари може да генерираат нестабилност низ илјадници циклуси. Следствено, правилниот дизајн на структурата обезбедува стабилен димензионален излез, намалено одржување и конзистентни перформанси на печат.
Точноста на димензиите е дефинирачки фактор на способноста за печат на мувла. Перформансите се одредуваат од тоа колку конзистентно калапот ја одржува геометријата на шуплината, усогласувањето на дупчењето и клиренсот за време на континуираните производни циклуси. Секој процес на печат произведува акумулирани модели на абење; затоа, дизајнот на калапот мора да предвиди долгорочни оперативни напрегања.
Дисциплината за толеранција е централна за усогласеноста на производот. Варијациите од само неколку микрони во критичните делови може да го променат однесувањето на формирањето, влијаејќи на аглите на свиткување, позициите на дупките, профилите на прирабниците и плошноста. За време на операциите со голема брзина, челичните површини за алати наидуваат на контакт со триење со лим, што ги прави грубоста на површината и патеките за подмачкување клучни детерминанти на стабилноста.
Прогресивните калапи за печат го засилуваат ова барање. Со повеќе станици распоредени во низа, секоја фаза на формирање зависи од точното напојување на лентата и прецизното напредување на чекорот. Ако една станица отстапува од нејзината планирана геометрија, финалниот производ може да покаже кумулативни грешки. Калапи за пренос бараат синхронизирано движење на делот, што значи дека локацијата на ударот и механизмите за подигнување мора да одржуваат мазни патеки за патување.
Расчистувањето на матрицата влијае на однесувањето на металните лимови при фрактура при стрижење. Прекумерното растојание предизвикува гребнатини и слаб квалитет на рабовите, додека недоволното растојание го забрзува абењето на ударот. Кога е правилно калибрирано, клиренсот обезбедува чисто стрижење со минимално оптоварување на алатот. Дизајнот на радиусот на аголот на удар, исто така, влијае на нивото на концентрација на стрес во калапот и делот.
Точноста дополнително ја регулира распределбата на дебелината за време на процесите на длабоко цртање. Балансираниот притисок помеѓу ударот и матрицата спречува збрчкање, кинење или истенчување. За операциите за формирање кои бараат мазна искривување, завршната површина на мувлата и конзистентноста на контактот го одредуваат визуелниот квалитет на секоја излезна компонента.
Низ глобалните синџири на снабдување со производство, повторливоста дефинира дали калапот за печат може да одржува нарачки со голем обем без варијанти. Затоа, високопрецизното инженерство на мувла станува незаменливо за индустриите кои бараат конзистентност низ сериите, производните линии и локациите на погоните.
Животниот циклус на калапот за печат не е под влијание само на неговиот дизајн, туку и на практиките на управување. Правилната евалуација пред пуштање во работа, рутинското одржување за време на работата и структурираната замена на компонентите за абење придонесуваат за долгорочна стабилност.
За време на валидацијата пред производството, проверките на димензиите ја потврдуваат точноста на шуплината, вертикалноста на ударот, дистрибуцијата на клиренсот и мазноста на системот за водење. Точноста на поставувањето помеѓу плочите обезбедува рамномерна распределба на притисокот под оптоварување. Инженерите спроведуваат пробно печат за да ги оценат условите на бруси, транзициите на формирање, однесувањето на ослободување на делови и доверливоста на хранење на ленти. Ако се појават аномалии, се прават фини прилагодувања на работните површини, аголните релјефи, рабовите на удар или позициите на пилотот.
Одржувањето за време на оперативните циклуси вклучува подмачкување, проверка на рабовите со удар, интервали за замена на пружините и затегнување на компонентите за прицврстување. Идентификувањето на раните знаци на абење ги намалува неочекуваните дефекти. Набљудувањето на усогласеноста и мазноста на водечките столбови го спречува аголното лизгање што може да ја загрози прецизноста. Денешните фабрики често користат производни логови за следење на бројот на удари, циклуси на замена и трендови на дефекти.
Компонентите за носење како што се удари, влошки и стриптизери ги следат пресметаните распореди за замена. Повторното мелење го продолжува работниот век додека ја зачувува геометријата. Кога повторното мелење станува недоволно, новите влошки ја враќаат точноста. Површинските третмани како нитридирање или PVD премази го намалуваат триењето и ја зајакнуваат отпорноста на абење, подобрувајќи ја стабилноста на печат при услови со голема брзина или високо оптоварување.
Планирањето на производството ја обликува и ефикасноста на мувлата. Изборот на соодветна структура - еднопроцесна, прогресивна, преносна или сложена - одредува дали излезната брзина се усогласува со обемот на нарачката и сложеноста на делот. Соодветниот капацитет на мувлата со машината за преса обезбедува урамнотежена распределба на силата и избегнува преоптоварување.
Добро управуваните калапи обезбедуваат долг работен век, пониски стапки на отпад и стабилна усогласеност со илјадници или милиони удари. За одделенијата за набавки, разбирањето на управувањето со животниот циклус обезбедува основа за проценка на способностите на добавувачите и проектирање на долгорочна оперативна ефикасност на трошоците.
Производните тимови зависат од критериумите за избор кои ги усогласуваат спецификациите на мувлата со целите на производството. Оценувањето на калапи за штанцување бара анализа на карактеристиките на лимот, геометријата на компонентите, толеранциите и компатибилноста на машината за пресување. Барањата за формирање на секој дел диктираат дали е соодветен прогресивен, преносен или еднопроцесен калап.
Лошо усогласените типови мувла ја попречуваат продуктивноста. На пример, компонентите со висока сложеност кои бараат повеќе фази имаат корист од прогресивните структури, додека големите структурни делови може да бараат конфигурации за пренос. Едноставните дупки или засеци може да користат станици со еден процес за економичност. Инженерите мора да ја проценат дебелината, цврстината на истегнување и карактеристиките на свиткување на металот за да ги утврдат соодветните празнини и силата на удар.
Отстранувањето на проблемите за време на производството вклучува дијагностицирање на проблеми со бруси, деформација на делови, отстапувања на материјалот од пружината или неусогласеност со напојувањето. Брусите обично укажуваат на неправилно клиренс или абење со удар. Деформацијата често произлегува од неурамнотежена распределба на притисокот или неточни површини на матрицата. Пролет-назад бара прилагодувања за формирање на геометрија, транзиции или агли на свиткување. Проблемите со хранењето произлегуваат од неусогласеност на водилката на лентата, неточност на пилотот или неконзистентни својства на намотката на материјалот.
Инженерите одржуваат документација за секој калап, снимаат модификации, интервали за реновирање и оперативни статистики. Деталните дневници поддржуваат следливост и овозможуваат долгорочна оптимизација. Кога го зголемуваат производството, тимовите ја проценуваат заменливоста на мувлата за да обезбедат реплицирање на излезот низ различни постројки. Стандардизирањето на компонентите како што се водечките столбови, пружините и завртките ја подобрува предвидливоста при замена на делови.
Внатрешните ревизии ја испитуваат униформноста на цврстината, стабилноста на структурното прицврстување, конзистентноста на геометријата на шуплината и патеките за патување на лентата. Овие практики обезбедуваат калапи за печат да останат стабилни дури и при континуирани операции со голема брзина.
Подолу се дадени две најчесто референтни прашања во изборот и примената на калапот за печат:
П1: Како се избира клиренсот на матрицата за различни метални лимови?
A1: Расчистувањето на матрицата зависи од дебелината на листот, цврстината на истегнување и карактеристиките на формирање. Потврдите материјали бараат малку поголеми празнини за да се спречи замор од удар, додека помеките метали може да користат потесни празнини за почисто стрижење. Инженерите обично упатуваат на процентот на клиренс кој се движи од 3-12% од дебелината на листот, прилагодувајќи се врз основа на набљудуваните нивоа на брусење, прогресија на абење со удар и тенденции за деформација на рабовите.
П2: Зошто прогресивната точност на мувла влијае на конечните проверки на делови?
А2: Прогресивните калапи се потпираат на прецизно хранење со чекори, при што секоја станица влијае на следните фази на формирање. Ако една станица отстапува во профилот, низ лентата се акумулираат неусогласеност или геометриски грешки. Ова доведува до неточности на положбата, димензионално лизгање или нецелосно формирање. Континуираната прецизност низ сите станици гарантира дека секоја фаза ја надополнува следната, создавајќи конзистентни делови со големи волумени.
Оттука, изборот на мувла за печат и отстранувањето на проблеми бараат детално техничко разбирање, структурна свест и вредно набљудување на процесот.
Индустриското печатење се потпира на калапи изработени со прецизност, издржливост и оперативна стабилност. Од избор на материјал и структурен интегритет до прецизност на димензиите, управување со животниот циклус и решавање на проблеми со процесот, секој елемент од инженерството на мувла придонесува за конзистентни резултати од формирањето. Производителите кои бараат доверливост во долгите производни стази зависат од калапи кои ја одржуваат геометријата под континуиран притисок. Тимовите за набавки имаат корист од разбирањето на критериумите за евалуација кои ги разликуваат добро дизајнираните калапи од нестабилните.
За организации кои бараат цврсти решенија за мувла,LEO Industrial Co., Ltd.нуди производствена експертиза поддржана од напредни инженерски способности и строга контрола на процесот. За да добиете технички спецификации, побарајте понуда или разговарајте за сопствен развој на мувла,контактирајте со насза понатамошни консултации.
